Kablosuz kamera sistemi kuran veya kurulu bir sistemi iyileştirmek isteyen herkesin er ya da geç karşılaştığı bir kavram vardır: IR kesme filtresi, yaygın kısaltmasıyla ICR (Infrared Cut Removable). Görüntüde gündüz renklerin doğru çıkması, gece ise net ve kontrastlı bir siyah-beyaz görüntü elde edilmesi, büyük ölçüde bu küçük mekanik parçanın doğru çalışmasına bağlıdır. Bu yazıda ICR filtresinin ne işe yaradığını, nasıl çalıştığını ve kablosuz kamera kurulumunda buna neden dikkat etmeniz gerektiğini teknik açıdan ele alıyoruz.

IR Kesme Filtresi (ICR) Nedir, Neden Gereklidir?

Kamera sensörleri (CMOS) yapıları gereği yalnızca görünür ışığa değil, kızılötesi (infrared, IR) ışığa da duyarlıdır. Gündüz koşullarında bu durum bir sorun yaratır: güneş ışığındaki IR bileşeni sensöre ulaştığında görüntüde renk kayması, solgunluk ve doğal olmayan tonlar ortaya çıkar. Bu yüzden kamera gövdesinin içinde, lens ile sensör arasına yerleştirilen IR kesme filtresi, gündüz modunda devreye girerek kızılötesi ışığı bloke eder ve sensöre yalnızca görünür ışığın ulaşmasını sağlar. Sonuç, gerçeğe yakın renklerle çekilmiş bir görüntüdür.

Ortam karardığında ise durum tam tersine döner. Görünür ışık yetersiz kaldığı için kamera, üzerindeki IR LED’leri (veya harici bir IR aydınlatıcıyı) devreye sokar ve sensörün kızılötesi ışığı algılamasına izin vermesi gerekir. Bu noktada ICR mekanizması filtreyi optik yoldan fiziksel olarak çeker, sensör artık IR ışığı da görebilir hale gelir ve karanlıkta siyah-beyaz ama net bir görüntü elde edilir.

ICR Mekanizması Kamerada Nasıl Çalışır?

Çoğu kablosuz kamera modelinde ICR, küçük bir elektromekanik anahtarlama sistemidir. Kameranın üzerindeki bir ışık sensörü (lüks sensörü) ortam ışığını sürekli ölçer. Belirlenen bir eşik değerin altına düşüldüğünde, kamera devresi filtreyi mekanik olarak lensin önünden çeker ve aynı anda IR LED’leri açar. Bu geçiş sırasında bazı kameralarda kısa süreli bir “tık” sesi duyulabilir; bu, filtrenin fiziksel olarak hareket ettiğinin işaretidir ve normaldir.

Bazı ekonomik kameralarda ise gerçek bir mekanik ICR yerine, yazılımsal (dijital) gece modu kullanılır. Bu yöntemde filtre fiziksel olarak hareket etmez, sensör sinyali yazılımsal olarak işlenir. Sonuç genellikle gerçek ICR mekanizmasına göre daha düşük kontrastlı ve daha gürültülü bir gece görüntüsüdür. Kamera seçerken ürün açıklamasında “gerçek gün/gece (true day/night)” ifadesinin geçip geçmediğine bakmak, mekanik ICR olup olmadığını anlamak açısından faydalıdır.

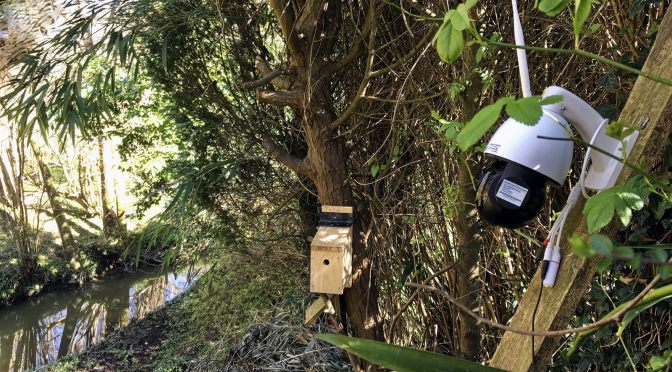

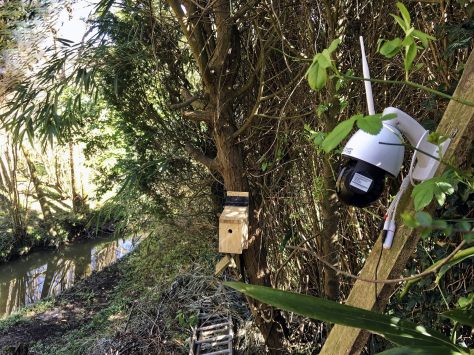

Görsel: Wikimedia Commons, Acabashi, CC BY-SA 4.0

Kurulum Sırasında IR Kesme Filtresiyle İlgili Dikkat Edilmesi Gerekenler

Kablosuz kamera kurulumu yaparken ICR’nin doğru çalışmasını etkileyen birkaç pratik nokta vardır. Öncelikle kamerayı, doğrudan güçlü bir dış ışık kaynağına (sokak lambası, hareket sensörlü aydınlatma) bakacak şekilde konumlandırmaktan kaçının; bu durum lüks sensörünün yanlış tetiklenmesine ve gün/gece geçişinin sürekli tekrarlanmasına (“flickering”) yol açabilir. Ayrıca kamera muhafazasının önündeki cam veya polikarbonat yüzeyde çizik, buğulanma ya da toz birikimi varsa, IR LED ışığı bu yüzeyden yansıyarak görüntüde beyaz, aşırı parlak bir leke (“IR yansıması”) oluşturabilir; bu nedenle kurulum sonrası kamera yüzeyinin temiz ve kurulu vaziyette gece testinin mutlaka yapılması önerilir.

Cam arkasına veya pencere içine monte edilen kablosuz kameralarda IR yansıması sorunu daha da belirginleşir, çünkü kameranın kendi IR ışığı camdan geri yansıyıp sensöre çarpar. Bu tip kurulumlarda mümkünse kamerayı doğrudan dış cepheye monte etmek, mümkün değilse lensin cama olabildiğince yakın ve dik açıyla temas etmesini sağlamak yansımayı azaltır. Son olarak, bazı kablosuz kameralarda gün/gece geçiş hassasiyeti uygulama üzerinden manuel olarak ayarlanabilir; alacakaranlık saatlerinde geçişin çok erken veya çok geç tetiklendiğini fark ederseniz bu ayarı gözden geçirmek görüntü kalitesini belirgin şekilde iyileştirebilir.

Doğru IR kesme filtresi mekanizmasına sahip, kurulumu düzgün yapılmış bir kablosuz kamera, hem gündüz hem gece net görüntü sağlar. Model karşılaştırması ve teknik özellikleri incelemek isteyenler kablosuz kamera modelleri sayfasından farklı seçenekleri inceleyebilir.
